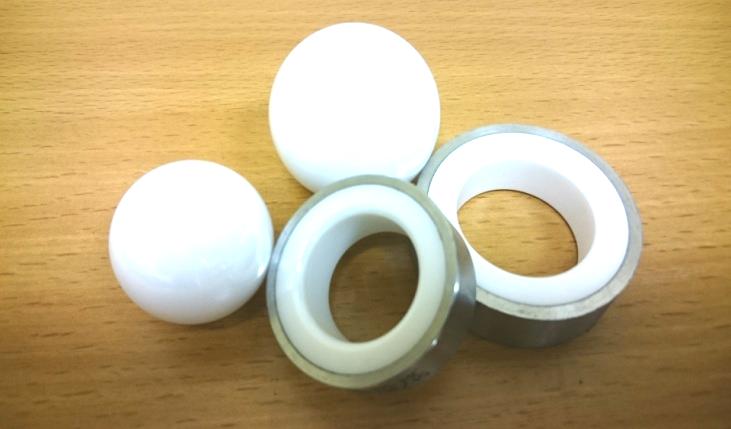

Клапанные пары для насосов ШГН, ЭЦН

В наличии (3) Под заказ (1)

Показать:

Типоразмеры выпускаемых клапанных пар

по API Spec 11AX:

Наименование клапана	Проходное сечение, мм2	Dш, мм	D, мм	d, мм	H, мм
V11-106	107	15,8750	20,142	11,68	12,70
V11-125	153	19,0500	23,317	13,97	12,70
V11-150	227	23,8125	29,667	17,02	12,70

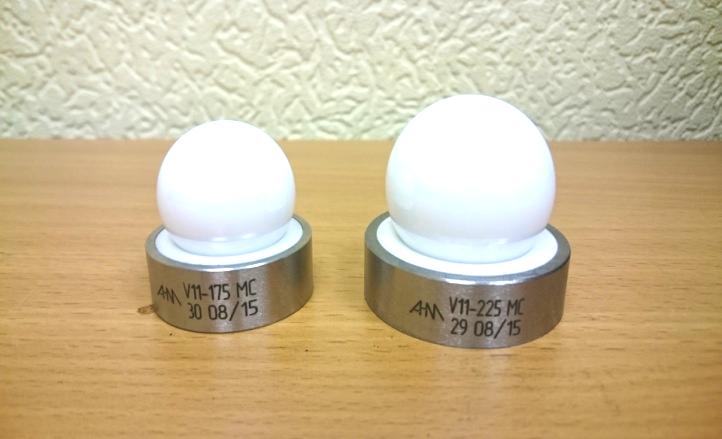

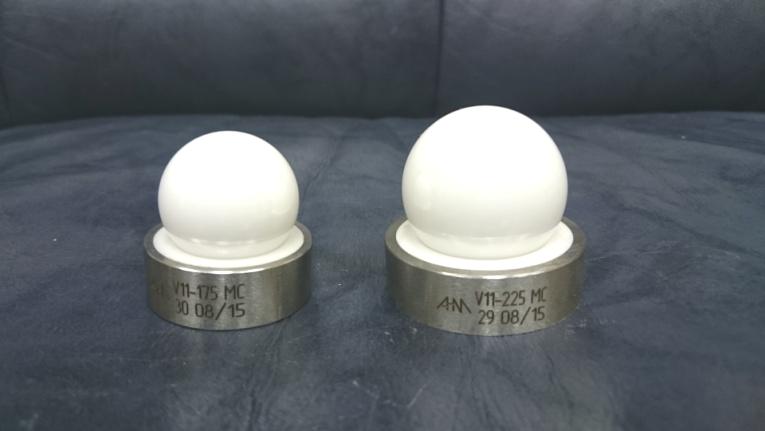

V11-175	345	28,5750	35,255	20,96	12,70
V11-225	569	34,9250	43,688	26,92	12,70
V11-250	869	42,8625	51,054	33,27	12,70
V11-375	1623	57,1500	78,029	45,47	19,05

по ГОСТ 31835-2012 (ГОСТ Р 51896-2002):

Обозначение клапана	Нормальный размер шара			Обозначение клапана	Уменьшенный размер шара
Обозначение клапана	Диаметр седла	Диаметр шара	Высота клапана	Обозначение клапана	Диаметр седла	Диаметр шара	Высота клапана
K-223-159	22,35	15,875	23,1 - 24,4	K-223-143	22,35	14,288	21,9 - 23,2
K-223-175	22,35	17,462	24,3 - 25,5	K-253-175	22,35	17,468	24,3 - 25,5
K-253-190	22,35	19,05	25,4 - 26,7	КБ-313-238	31,35	23,813	31,5 - 32,8
K-253-222	22,35	22,225	27,9 - 29,1	КБ-313-222	31,35	22,225	30,4 - 31,6
K-313-238	31,35	23,813	31,5 - 32,8	КБ-363-270	36,35	26,988	33,9 - 35,2
K-363-270	36,35	26,988	33,9 - 35,2	КБ-363-254	36,35	25,4	32,8 - 34
K-363-286	36,35	28,575	35,1 - 36,4	КБ-363-286	36,35	28,575	35,1 - 36,4
K-423-317	42,35	31,75	37,4 - 38,8	КБ-423-317	42,35	31,75	37,4 - 38,8
K-483-349	48,35	34,925	39,8 - 41,1	КБ-483-349	48,35	34,925	39,8 - 41,1
K-483-381	48,35	38,1	42,2 - 43,5	КБ-483-317	38,35	31,75	37,4 - 38,8
K-603-429	60,35	42,862	50,8 - 52,1	КБ-483-381	48,35	38,1	42,2 - 43,5
K-603-508	60,35	50,8	56,7 - 58,1	КБ-603-429	60,35	42,862	50,8 - 52,1
K-738-540	73,8	53,975	59 - 60,4	КБ-603-381	60,35	38,1	42,2 - 43,5
K-798-600	79,8	60	68,5 - 70,0	КБ-603-508	60,35	50,8	56,7 - 58,1
				KБ-738-508	73,8	50,8	56,7 - 58,1
				КБ-798-600	79,8	60	68,5 - 70
				КБ-798-698	79,8	69,85	75,8 - 77,3

Кроме того, клапанные пары выпускаются с углублённой посадкой шарика (за счёт увеличенного внутреннего диаметра седла).

Все клапанные пары в соответствии с требованиями стандарта API 11AX проходят 100%-ый контроль на вакуум-тестере: клапанная пара должна обеспечивать герметичность при вакуумной давлении 0,65 кгс/см2 в течении 10-ти секунд.
